🔌 Esquema Elétrico e Detalhamento de Conexões

Arquitetura de hardware, dimensionamento dos componentes passivos e pinagem GPIO para Seeed XIAO ESP32-C3 e ESP32 WROOM Gateway.

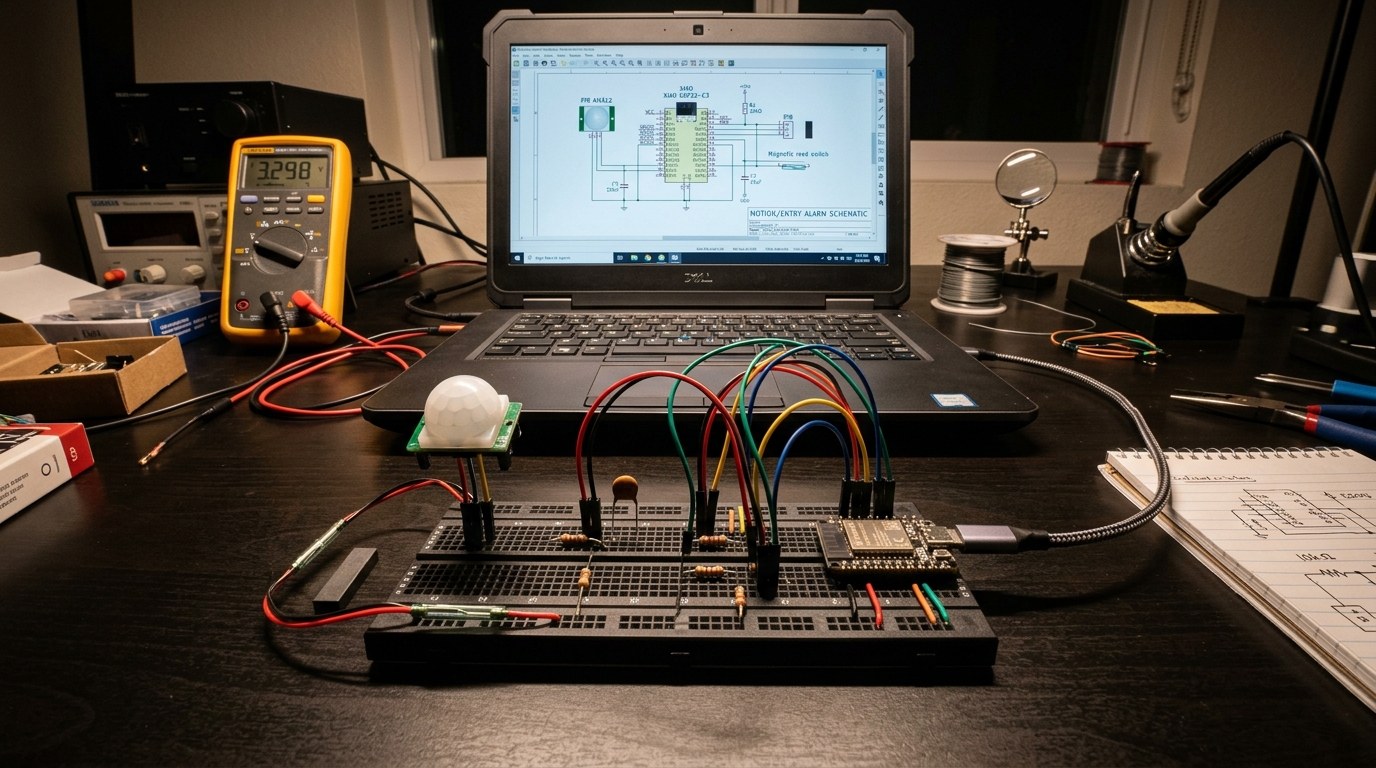

Esquema Elétrico Bancada Portao ESP-NOW
Circuito de Telemetria ADC
Divisor Resistivo 1 MΩ + 1 MΩ (1:2)
O pino ADC (GPIO 2 / D0) do XIAO ESP32-C3 suporta até ~2.5V de faixa linear com atenuação de 11dB. Com o divisor de dois resistores de 1 MΩ em série, uma bateria Li-ion totalmente carregada (4.20V) aplica exatamente 2.10V no GPIO 2. O consumo contínuo do divisor é insignificante: apenas 4.2V / 2MΩ = 2.1 µA.
Filtragem de Ruído RF
Capacitor de 100 nF no ADC
Devido à altíssima impedância do divisor (1 MΩ), as rajadas de rádio ESP-NOW provocam transientes no barramento. Um capacitor cerâmico multicamada de 100 nF ligado entre o GPIO 2 e o GND atua como filtro passa-baixas e reservatório de carga para a amostragem SAR ADC do ESP32.
Sensor PIR Ultra-Low Power
PIR AM312 Mini (3.3V Direto)
O PIR AM312 opera perfeitamente com a tensão de 3.3V fornecida pelo regulador LDO do XIAO. Consome cerca de 15 µA em repouso. Seu pino OUT vai a nível HIGH (3.3V) por aproximadamente 2 segundos ao detectar radiação infravermelha de corpo humano ou veículo em movimento.
Sensor Magnético de Portão
Reed Switch Blindado + Resistor 1 MΩ
O sensor reed magnético é ligado entre o pino GPIO 4 (D2) e o GND. Um resistor pull-up externo de 1 MΩ para a linha 3V3 garante nível HIGH quando o portão está aberto. Quando fechado (ímã próximo), o contato fecha para o GND (LOW), consumindo apenas 3.3 µA enquanto o portão estiver aberto.
⛩️ Mapeamento de Pinos · XIAO ESP32-C3 Nó Externo
Pino Função Firmware Conexão no Hardware Comportamento Sleep
BAT+ V_IN Bateria CN3065 BAT+ / 18650 (+) Alimentação contínua 3.0-4.2V
GPIO 3 (D1) PIN_PIR AM312 OUT Interrupção EXT0 (Wakeup HIGH)
GPIO 4 (D2) PIN_REED Reed Switch (+1MΩ Pull-Up) Interrupção EXT1 (Wakeup Change)
GPIO 2 (D0) PIN_VBAT Divisor 1MΩ / 1MΩ + 100nF Leitura ADC (Atenuação 11dB)
🏠 Mapeamento de Pinos · Gateway ESP32 Receptor
Pino Função Firmware Conexão no Hardware Finalidade
GPIO 25 PIN_BUZZER Resistor 1kΩ -> Base BC547 Disparo Sonoro do Alarme
GPIO 2 PIN_LED LED Onboard Feedback visual de recepção RF
5V / VIN Alimentação 5V Fonte USB 5V 1A Alimentação do ESP32 e Buzzer
GND GND Geral Emissor BC547 + Terra Fonte Referência 0V comum
